１．はじめに

　AzureMonitorAgentのキャッシュについて、調査する機会がありましたので、AMAのトラブルシューティングの参考になれば幸いです。



2.AzureMonitorAgentの機能
　AzureMonitorAgent（以降AMAと記載）の主な機能は以下２点となります。
・データ収集規則 (DCR) を使用して、収集するデータの種類や変換方法、宛先を定義
・ローカルログ、パフォーマンスデータ、ファイルベースのログなど、さまざまなデータソースからデータを収集



3.AMAのキャッシュが使用される状況

AMAにはデフォルトで10GBのキャッシュが用意されていますが、このキャッシュは以下の状況の際に使用されます。
・AMAとSentinel(LogAnalyticsワークスペース）が通信できない場合
・NWの帯域が足りなく、転送遅延が発生する場合



4.AMAのキャッシュ領域容量が足りない場合に起こる現象
キャッシュがどんどん使用されてしまい、規定値(デフォルト10GB)を超えてしまうと、ガーベージコレクション（GC)が動作し、キャッシュの上限の90％になるまでキャッシュを削除してしまいます。

その際に、送信されていないメッセージキャッシュも削除されてしまうため、LogAnalyticsに転送できないログが発生し、LogAnalytics側でログが欠損してしまいます。

なお、GCが動作した場合、以下のログファイルに処理の内容が出力されるため、ログを確認することで事象の有無を確認することが可能です。
　/var/opt/microsoft/azuremonitoragent/log/mdsd.warn



5.AMAキャッシュ拡張
　AMAの処理でGCが発生する場合の対処方法の一つとして、キャッシュの上限（10GB）を増やすことで対処することが可能です。実施方法は以下のサイトが参考になります。
　参考URL：https://learn.microsoft.com/ja-jp/azure/azure-monitor/agents/azure-monitor-agent-manage?tabs=azure-resource-manager
　【AgentSettings DCR を設定する】 -> 【Resource Manager テンプレート】



6.事例
　AMAのキャッシュについて、調査した際の事象、環境について以下に記載します。

①実際に起こった現象
　②の構成において、Microsoft Sentinelへのログ転送にて以下の現象が発生しました。
　・Syslogサーバからのログの転送遅延
　・Syslogサーバが受け取ったログがすべてSentinelへ転送できていない

　　※上記は、NW帯域制御の制限の上限を上げることによって現象改善されました。



②構成
　　環境：以下の経路、構成にてログが転送される構成になっています。

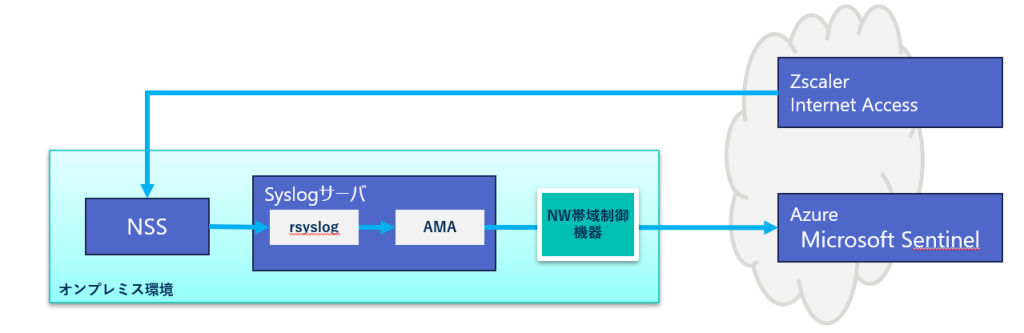

　　「Zscaler」→「NSS」→「Syslogサーバ」→「NW帯域制御装置」→「Sentinel」

　　　　　　

　　Syslogサーバスペック：CPU:8CPU、メモリ：16㎇、ディスク：/var、/共用で400GB、OS：RHEL８

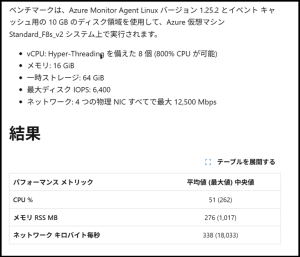

　　※CPU,メモリのサーバスペックは、以下のMS公開サイトのベンチマーク情報を参考に選定
　　　参考URL：

　　　https://learn.microsoft.com/ja-jp/azure/azure-monitor/agents/azure-monitor-agent-performance

　　ログ転送クラウドサービス　　：Zscaler（Zscaler Internet Access）
　　クラウドサービスのログ流量　：ログ保存量 1日300GB、ログ取込み量：日中帯 平均9,000EPS強（バースト時20,000EPS強）

　　クラウドサービス使用ユーザ　：8万人程度



③AMAログとキャッシュディレクトリ
　AMAのキャッシュ配下のディレクトリで、デフォルトキャッシュ容量は10GBが上限となります。
　そのディレクトリの使用量が10GBを超えると、GC処理が行われます。
　その際、キャッシュにあるログは、転送完了、未完関係なく古いキャッシュから削除されます。
　　/var/opt/microsoft/azuremonitoragent/events
　

　AMA処理のログは以下のディレクトリへ出力されます。
　　/var/opt/microsoft/azuremonitoragent/log



　確認した主なログファイル
　/var/opt/microsoft/azuremonitoragent/log/mdsd.info

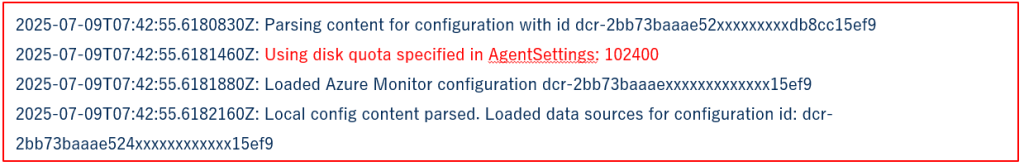

　→AMA起動時のログが出力、その際にキャッシュ拡張している場合は、AgentSettingsパラメータで設定した容量（MB)が確認できます。ただし、デフォルト値は表示されません。　　　
　/var/opt/microsoft/azuremonitoragent/log/mdsd.warn

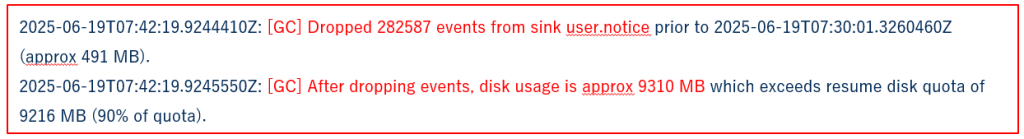

　→ＧＣが発生時の処理内容が出力されます　　　　

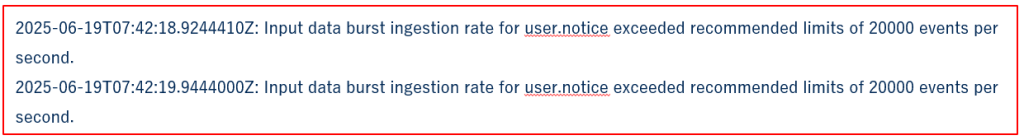

　→AMAでのログの処理が20,000EPSを超えた際に出力されます（メッセージが出てもAMAの処理動作に制限はかからない）　　　　　　
　/var/opt/microsoft/azuremonitoragent/log/mdsd.qos
　→AMAのログ処理時の統計情報が出力されます（CSV形式：15分間隔）　　

④キャッシュ拡張手順(10GBから100GBへ拡張)
　　キャッシュ拡張手順については、次回の投稿時に記載予定しています。
